1、我公司G240HW01 V1为友达光电原厂原装全新液晶屏A规液晶屏；质量切合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

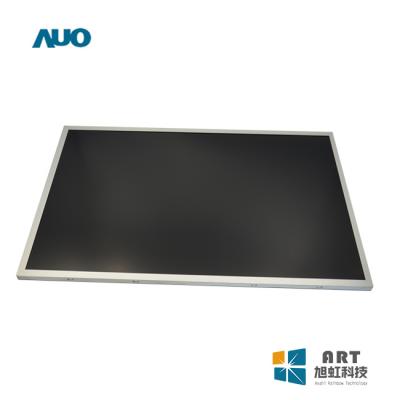

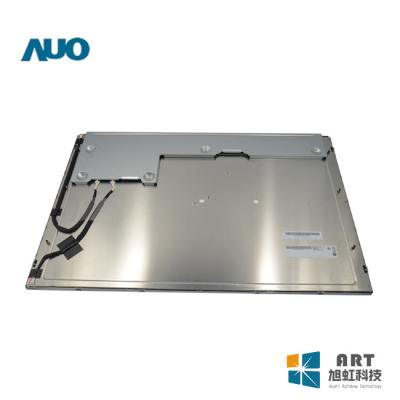

一、友达24寸工业液晶模组G240HW01 V1 应用详情
|
基本信息： |
品牌 |
AUO（友达） |
型号名称 |
G240HW01 V1 |
|
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
其他名称 |
G240HW01.1 |
|
|
屏幕尺寸 |
24” |
适用于 |
工业 |
|
|
最大额定值： |
事情温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~ 80 °C |
|
抗振能力 |
- |
RoHS |
RoHS |
|
|
典范特征： |
广色域，外貌雾面，广视角，景物模式，白光LED背光，背光寿命大于5万小时，宽屏，信号端子正装 |
|||
二、友达24寸工业液晶模组G240HW01 V1 光学详情
|
基本信息： |
亮度 |
300 cd/m² (Typ.) |
比照度 |
5000 : 1 (Typ.) (透射)
|
|
最佳角度 |
全视角 |
响应速度 |
16/9 (Typ.)(Tr/Td) (ms) |
|
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
光学模式 |
AMVA3，常黑显示，透射式 |
|
|
色彩性能： |
色度 |
Wx:0.313; Wy:0.329 |
颜色数量 |
16.7M (8-bit) |
|
色域 |
72% NTSC (CIE1931) |
白场变换 |
1.25/1.33 (Typ./Max.)(9 points) |
三、友达24寸工业液晶模组G240HW01 V1 结构详情
|
像素特征： |
区分率 |
1920(RGB)×1080 , FHD |
像素配置 |
RGB笔直条状 |
|
点间距 |
0.09225×0.27675 mm(W×H) |
像素间距 |
0.27675×0.27675 mm(W×H) |
|
|
结构尺寸： |
显示尺寸 |
531.36(W)×298.89(H) mm |
外观尺寸 |
556(W)×323.2(H) mm |
|
可视尺寸 |
535.36(W)×302.89(H) mm |
外观厚度 |
17.0 (Max.) mm |
|
|
外观特征 : |
物理形状 |
平面矩形 |
景物肖像 |
景物模式 |
|
宽高比 |
16:9(W:H) |
外观形状 |
- |
|
|
装置方法： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他详情： |
重量 |
2.30±0.2Kgs |
外貌处理 |
雾面，Hard coating (3H) |
四、友达24寸工业液晶模组G240HW01 V1 电子详情
|
刷新频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
23.3W (Typ.) |
五、友达24寸工业液晶模组G240HW01 V1 信号详情
|
信号电气： |
输入电流 |
0.9/1.2A (Typ./Max.) |
输入电压 |
5.0V (Typ.) |
||
|
功耗 |
4.5/6.0W (Typ./Max.) |
信号接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚界说 |
|
航空电子 |
FI-XB30SRL-HF11 |
1pcs |
1.0mm |
30pins |
LVDS-30P2C8B-150A |
|
六、友达24寸工业液晶模组G240HW01 V1 发光详情
|
灯管特征： |
灯管类型 |
WLED |
背光可换性 |
- |
位置 |
侧入式光源(底部) |
|
数量 |
10S7P |
灯管形状 |
7串 |
寿命 |
50K(Min.) (Hours) |
|
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚界说 |
|
信盛精工 |
MS24049HJ |
1pcs |
1.25mm |
9pins |
||
|
背光驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电流 |
1.2A（Typ.） |
输入电压 |
12.0V (Typ.) |
||
|
功耗 |
14.4/17.3W (Typ./Max.) |
|||||
七、友达24寸工业液晶模组G240HW01 V1 包装详情
|
包装箱： |
数量 |
尺寸 |
重量 |
|
8 pcs / 箱 |
413×282×661 mm(L×W×H) |
- |
