1、我公司G140HAN01.1为友达光电原厂原装全新液晶屏A规液晶屏 ；质量切合原厂的质量协议及技术协议标准(简称IIS准） ；
2、正常使用下，液晶屏自售出之日起予以保修1年，

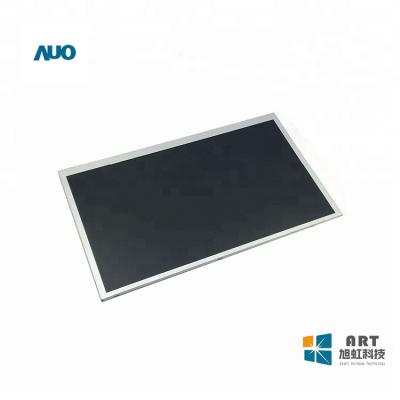

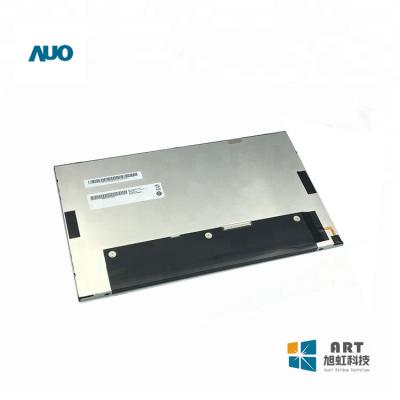

一、友达14寸工业液晶模组G140HAN01.1应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
G140HAN01.1 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
0 ~ 50 °C |
-20 ~ 60 °C |
- |
|
|
适用于： |
工业 |
|||
|
典范特征： |
广色域，外貌镜面，广视角，景物模式，白光LED背光，宽屏，背光寿命大于5万小时 |
|||
二、友达14寸工业液晶模组G140HAN01.1结构特征
|
屏幕尺寸： |
14.0吋 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1920(RGB)×1080 , FHD |
RGB笔直条状 |
0.054×0.161 mm |
0.161×0.161 mm |
|
|
结构尺寸： |
显示尺寸(H×V) |
可视尺寸(H×V) |
外观尺寸(H×V) |
外观厚度(mm) |
|
309.14(W)×173.89(H) mm |
- |
319(W)×190.76(H) mm |
4.9/8.3 (Typ./Max.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
16:9(H:V) |
景物模式 |
- |
|
|
装置孔位： |
Without |
|||
|
其他参数： |
重量 |
外貌处理 |
||
|
470g (Max.) |
镜面 (Haze 0%)，Hard coating (3H) |
|||
三、友达14寸工业液晶模组G140HAN01.1光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
400 cd/m² (Typ.) |
AHVA，常黑显示，透射式 |
800:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
89/89/89/89 (Typ.)(CR≥10) |
全视角 |
15/10 (Typ.)(Tr/Td) ms |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
72% NTSC (CIE1931) |
16.2M (6-bit + FRC) |
1.33 (Max.)(5 points) |
|
四、友达14寸工业液晶模组G140HAN01.1电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
|
功率总耗： |
7.2W (Max.) |
五、友达14寸工业液晶模组G140HAN01.1信号详情
|
信号电气： |
输入电流 |
367mA (Max.) |
输入电压 |
3.3V (Typ.) |
||
|
功率消耗 |
1.1W (Max.) |
信号接口 |
eDP (2 Lanes) |
|||
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
I-PEX |
20455-030E-12 |
0.5 mm |
30pins |
1 pcs |
EDP-30P2L-020A |
|
六、友达14寸工业液晶模组G140HAN01.1发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
|
可换性 |
- |
灯管形状 |
- |
灯管寿命 |
50K(Min.) (Hours) |
|
|
WLED电气 : |
输入电压 |
输入电流 |
功率消耗 |
|||
|
6.5/12.0/21.0V (Min./Typ./Max.) |
462mA (Typ.) |
5.54/6.1W (Typ./Max.) |
||||
|
接口特征： |
位置 |
侧入式光源 |
类型 |
包括在屏信号接口中 |
||
|
灯管驱动 |
含LED驱动器 |
|||||
