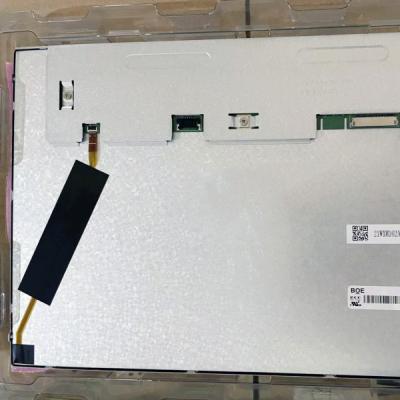

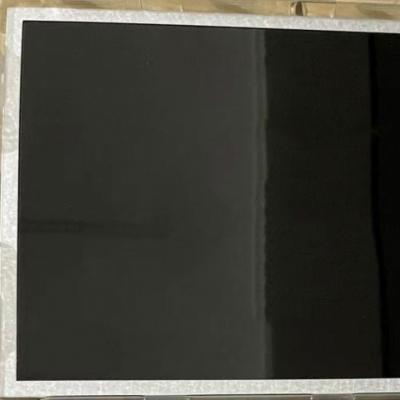

一、京东方液晶模组EV121WXM-N12 应用详情
|
基础信息 : |
品牌 |
京东方（BOE） |
型号名称 |
EV121WXM-N12 |
|
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
屏幕尺寸 |
12.1吋 |
适用于 |
医疗影视 |
|
|
最大额定 : |
事情温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~ 80 °C |
|
RoHS |
RoHS |
抗振能力 |
||
|
典范特征 : |
Srgb,白光LED背光 ，寿命大于5万小时 ，含LED驱动器 ，端子正装 ，6/8位灰阶可选 ，外貌雾面 |
|||
二、京东方液晶模组EV121WXM-N12 光学详情
|
基础信息 : |
亮度(cd/m²) |
500 (Typ.) |
比照度 |
1200:1 (Typ.) (透射) |
|
最佳角度 |
全视角 |
响应速度 |
30 (Typ.)(Tr+Td) ms |
|
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
光学模式 |
ADS ，常黑显示 ，透射式 |
|
|
色彩性能 : |
色度 |
Wx:0.313; Wy:0.329 |
颜色数量 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
|
色温 |
6485K |
白场变换 |
1.25/1.43 (Typ./Max.)(9 points) |
|
|
1931色域 : |
NTSC比值 |
77% |
sRGB笼罩率 |
100% |
|
Adobe RGB笼罩率 |
78% |
DCI-P3笼罩率 |
80% |
|
|
Rec.2020笼罩率 |
57% |
色域说明 |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、京东方液晶模组EV121WXM-N12 结构详情
|
像素特征 : |
区分率 |
1280(RGB)×800, WXGA |
像素配置 |
RGB笔直条状 |
|
点间距(W×H) |
0.068×0.204 mm |
像素间距(W×H) |
0.204×0.204 mm [124PPI] |
|
|
物理尺寸 : |
显示尺寸 |
261.12(W)×163.2(H) mm |
外观尺寸 |
277.7(W)×180.6(H) mm |
|
可视尺寸 |
264.12(W)×166.2(H) mm |
外观厚度 |
9.2 (Max.) mm |
|
|
外观特征 : |
物理形状 |
平面矩形 |
景物肖像 |
景物模式 |
|
宽高比(W:H) |
16:10 |
外观样式 |
- |
|
|
装置方法 : |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它细节 : |
重量 |
TBD |
外貌处理 |
雾面 (Haze 25%) |
四、京东方液晶模组EV121WXM-N12 电子详情
|
刷新频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
8.11W (Max.) |
五、京东方液晶模组EV121WXM-N12 信号详情
|
信号电气 : |
输入电流 |
150/180/200mA (Min./Typ./Max.) |
输入电压 |
3.3V (Typ.) |
||
|
功率消耗 |
0.5/0.59/0.66W (Min./Typ./Max.) |
信号接口 |
LVDS (1 ch, 6/8-bit) |
|||
|
接口特征 : |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情 : |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
广濑电机 |
DF19G-20P-1H |
1.0 mm |
20 pins |
1pcs |
||
六、京东方液晶模组EV121WXM-N12 发光详情
|
灯管特征 : |
灯管类型 |
WLED |
数量 |
12S4P |
位置 |
侧入式光源(底部) |
|
可换性 |
- |
灯管形状 |
4串 |
灯管寿命 |
50K (Min.) 小时 |
|
|
灯管电气 : |
输入电压 |
38.4/39.6V (Typ./Max.) |
输入电流 |
160mA (Typ.) |
||
|
功率消耗 |
6.14/6.34W (Typ./Max.) |
|||||
|
接口特征 : |
位置 |
- |
类型 |
端子 |
||
|
信号详情 : |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
信盛精工 |
MSA24038P6 |
1.25 mm |
6 pins |
1 pcs |
||
|
灯管驱动 : |
含LED驱动器 |
|||||
|
驱动电气 :
|
输入电压 |
12±1.2V |
输入电流 |
620mA (Max.) |
||
|
功率消耗 |
7.45W (Max.) |
|||||
七、京东方液晶模组EV121WXM-N12 包装详情
|
包装箱
|
数量 |
尺寸 (L×W×H) |
重量 |
|
15 pcs / 箱 |
375×280×290 mm |
- |
