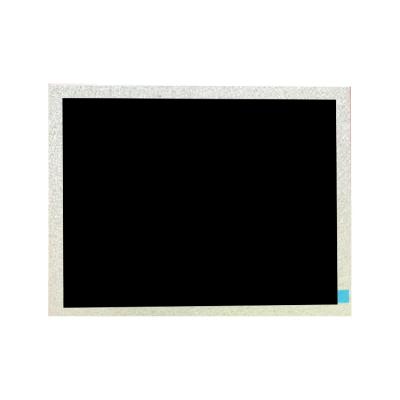

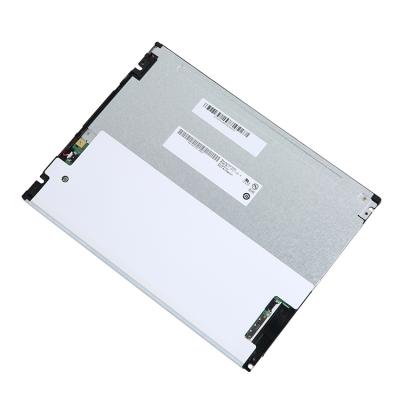

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

12.1吋

适用于

工业，医疗影像

最大额定 :

事情温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

RoHS

RoHS

抗振能力

1.5G (14.7 m/s²)

典范特征 :

白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，上/下，左/右翻转显示

最佳角度

全视角

响应速度

25 (Typ.)(Tr+Td) ms

可视角度

88/88/88/88 (Typ.)(CR≥10)

光学模式

ADS，常黑显示，透射式

色彩性能 :

白色色度

Wx:0.308; Wy:0.327

显示颜色

16.7M (8-bit)

色温

6778K

亮度变换

1.25/1.33 (Typ./Max.)(9 points)

1931色域 :

NTSC比值

72%

sRGB笼罩率

95%

Adobe RGB笼罩率

74%

DCI-P3笼罩率

74%

Rec.2020笼罩率

54%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

点间距(W×H)

0.080×0.240 mm (H×V)

像素间距(W×H)

0.240×0.240 mm (H×V)  [105PPI]

物理尺寸 :

显示尺寸

245.76×184.32 mm (H×V)

外观尺寸

260.5×204 mm (H×V)

可视尺寸

249×187.5 mm (H×V)

外观厚度

6.7/9.2 (Typ./Max.) mm

外观特征 :

物理形状

平面矩形

景物肖像

景物模式

宽高比

4:3 (H:V)

外观样式

-

装置方法 :

Side mounting holes (4-M2)   on left, right bezel

其它细节 :

重量

520g (Max.)

外貌处理

-

翻转扫描 :

翻转 (水平/笔直)

功率消耗

2.31/2.5W (Typ./Max.)

信号接口

LVDS (1 ch, 8-bit)

接口特征 :

位置

-

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚界说

20 pins

1 pcs

可换性

-

灯管形状

-

灯管寿命

50K (Min.) 小时

接口特征 :

位置

-

类型

端子

灯管驱动 :

含LED驱动器

驱动电气 :

电压输入

12.0V (Typ.)

电流输入

800mA (Typ.)

功耗

9.6W (Typ.)

接口详情 :

品牌

型号

脚间距

脚数

数量

接口界说

宏致

91208-01001-H01

1.0 mm

10 pins

1 pcs

18 pcs / 箱

-

-
