15.6寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 15.6寸 >
  • LSA40AT9001
  • LSA40AT9001

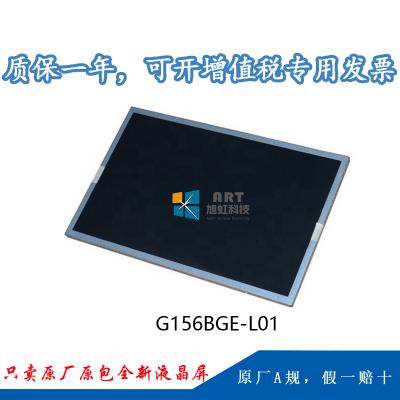

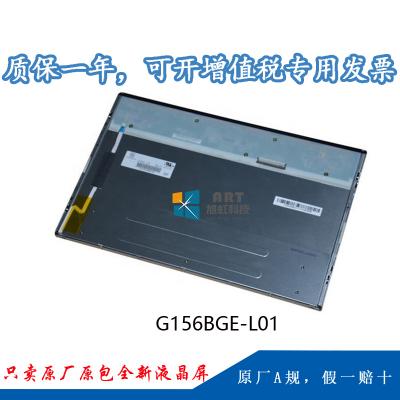

  • 型号:G156BGE-L01
  • 品牌:奇美(CHIMEI)
  • 尺寸:15.6英寸
  • 区分率:1366(RGB)×768 [WXGA]
  • 亮度:300cd/m?(Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 事情温度:0 ~ 60 °C
  • 目今生产状态:量产中
产品数据表格申请
技术参数
 1、我公司G156BGE-L01为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量切合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、奇美15.6寸液晶模组G156BGE-L01应用特征



基本信息 :

制造商

奇美

面板型号

G156BGE-L01

面板尺寸

15.6”

面板应用

工业

面板类型

a-Si TFT-LCD , 液晶模组



事情情况 :

事情温度

0 ~ 60 °C

存储温度

-20 ~ 60 °C

RoHS状态

RoHS

耐振动性

1.5G (14.7 m/s²)

典范特征 :

外貌雾面,广视角,景物模式,白光LED背光,背光寿命大于5万小时,宽温,信号端子正装

生产情况 :

量产中



二、奇美15.6寸液晶模组G156BGE-L01结构详情

像素特征 :

像素数量

1366(RGB)×768 ,WXGA

点间距

0.084×0.252mm(W×H)

像素结构

RGB笔直条状

像素间距

0.252×0.252mm(W×H)

结构尺寸 :

显示区域

344.232(W)×193.536(H) mm

可视区域

347.53(W)×196.84(H) mm

外观尺寸

363.8(W)×215.92(H) mm

外观厚度

16.85±0.5 mm

外观特征 :

外观形状

平面矩形

景物肖像

景物模式

宽高比

16:9 (H:V)

外观形状

-

装置方法 :

Side mounting holes; Rear mounting holes

其它特征 :

重量

1.19/1.25Kgs (Typ./Max.)

外貌处理

雾面,Hard coating (3H)



三、奇美15.6寸液晶模组G156BGE-L01光学详情



基本信息 :

面板亮度

300 cd/m² (Typ.)

比照度

500:1 (Typ.) (透射)

可视角度

80/80/80/80 (Typ.)(CR≥10)

光学模式

TN,常白显示,透射式

最佳视角

-

反应时间

3/7 (Typ.)(Tr/Td) ms

色彩性能 :

白色色度

Wx:0.313; Wy:0.329

显示颜色

16.7M (8-bit)

色域

65% NTSC (CIE1931)

亮度均匀性

1.54 (Max.)(9 points)



四、奇美15.6寸液晶模组G156BGE-L01电子详情

事情频率 :

60Hz

翻转扫描 :

No

功率总耗 :

10.95W



五、奇美15.6寸液晶模组G156BGE-L01背光详情

背光特征 :

灯管类型

WLED

灯管寿命

50K(Typ.) (Hours)

数量

-

位置

侧入式光源(底部)

WLED驱动电气 :

电压输入

12.0±1.2V

电流输入

0.8±0.2A

功率消耗

9.6W (Typ.)

接口特征 :

类型

端子

灯管驱动

含LED驱动器



六、奇美15.6寸液晶模组G156BGE-L01信号详情

信号系统 :

LVDS (1 ch, 8-bit)

信号电气:

电压输入

5.0V (Typ.)

电流输入

0.22/0.27A (Typ./Max.)

功率消耗

1.35/1.60W (Typ./Max.)

接口特征 :

类型

端子

端子详情 :

品牌

型号

脚间距

脚数

数量

接口界说

-

-

1.0 mm

30pins

1 pcs

LVDS-30P1C8B-180A



七、奇美15.6寸液晶模组G156BGE-L01包装详情

包装箱:

数量

重量

尺寸 (L×W×H)

10 pcs / 箱

17.0Kgs

465×362×314 mm
