产品数据表格申请
| 基本信息 : | 品牌 | 型号名称 | 屏幕类型 | 其它名称 |

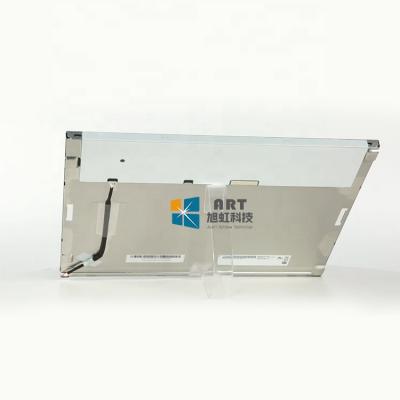

| INNOLUX | G156BGE-L03 | a-Si TFT-LCD , 液晶模组 | - | |
| 最大额定： | RoHS | 事情温度 | 存储温度 | |
| RoHS | -10 ~ 60 °C | -20 ~ 60 °C | ||
| 适用于 : | 工业 | |||
| 典范特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，外貌雾面 | |||
| 屏幕尺寸 : | 15.6吋 | ||||
| 像素特征 : | 区分率 | 像素排列 | 点间距(W×H) | 像素间距(W×H) | |
| 1366(RGB)×768, WXGA | RGB笔直条状 | 0.084×0.252 mm | 0.252×0.252 mm [100PPI] | ||
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 | |
| 344.232×193.536 mm | 347.53×196.84 mm | 363.8×215.98 mm | 9.3±0.5 mm | ||
| 外观特征 : | 物理形状 | 宽高比 | 景物肖像 | 外观样式 | |
| 平面矩形 | 16:9 (H : V) | 景物模式 | - | ||
| 装置方法 : | Side mounting holes, Rear mounting holes | ||||
| 其它特征 : | 外貌防护 | 重量 | 外貌处理 | ||
| - | 720/755g (Typ./Max.) | 雾面，Hard coating (3H) | |||
| 基本信息 : | 亮度(cd/m²) | 光学模式 | 比照度 |
| 500 (Typ.) | TN，常白显示，透射式 | 600:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 80/80/80/80 (Typ.)(CR≥10) | - | 3/8 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 : | 色温 | 颜色数量 | 白场色度 |
| 6485K | 16.7M (8-bit) | Wx:0.313; Wy:0.329 | |
| 1931色域 : | NTSC比值 | sRGB笼罩率 | Adobe RGB笼罩率 |
| 63% | 88% | 66% | |
| DCI-P3笼罩率 | Rec.2020笼罩率 | 色域说明 | |
| 66% | 47% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 白场变换 : | 1.54 (Max.)(9 points) | ||
| 功率总耗 : | 12.1W (Typ.) |
| 刷新频率 : | 60Hz |
| 翻转扫描 : | No |
| 信号电气 : | 电流输入 | 电压输入 | 功耗 | |||
| 0.24/0.29A (Typ./Max.) | 5.0V (Typ.) | 1.35/1.6W (Typ./Max.) | ||||
| 接口特征 : | 位置 | 类型 | 信号类型 | |||
| 背面 | 端子 | LVDS (1 ch, 6/8-bit) | ||||
| 信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚界说 |
| 信盛精工 | MSCK2407P30 | 1pcs | 1.0 mm | 30 pins | LVDS-30P1C8B-180A | |
| 背光特征 : | 类型 | 位置 | 形状 | 数量 | 寿命(小时) | 是否可换 |
| WLED | 侧入式光源（底部） | - | - | 50K(Min.) | - | |
| 接口特征 : | 位置 | 类型 | WLED 驱动 | |||
| - | 端子 | 含LED驱动器 | ||||
| 驱动电气 : | 电流输入 | 电压输入 | 功耗 | |||
| 1.0±0.2A | 12.0±1.2V | 6.6W (Typ.) | ||||
| 接口详情： | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | |
| 瀚荃 | CI4205M2HRP-NH | 1pcs | 5pins | 10.5 (Max.) | ||
| 包装箱 : | 数量 | 重量 | 尺寸 |
| 13 pcs / 箱 | 12 Kgs | 465×362×314 mm (L×W×H) |
