产品数据表格申请

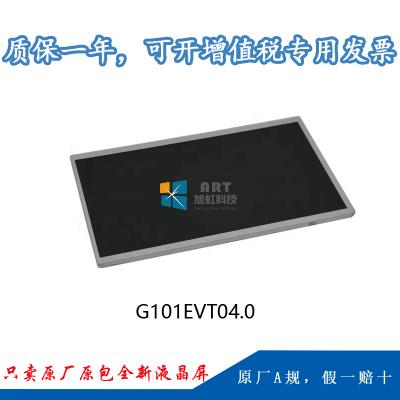

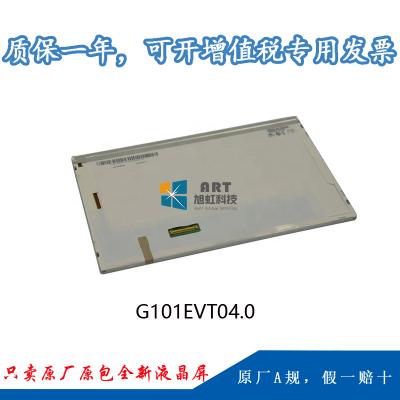

1、我公司G101EVT04.0为友达光电原厂原装全新液晶屏A规液晶屏;质量切合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下 ，液晶屏自售出之日起予以保修1年。
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
G101EVT04.0 |
a-Si TFT-LCD , 液晶模组 |
G101EVT04 V.0 |
|
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
-20 ~ 60 °C |
-30 ~ 70 °C |
- |
|
|
适用于： |
工业 |
|||
|
典范特征： |
外貌雾面 ，广视角 ，景物模式 ，白光LED背光 ，宽屏 |
|||
二、友达10.1寸工业液晶模组G101EVT04.0 结构特征
|
屏幕尺寸： |
10.1英寸 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1280(RGB)×800 , WXGA |
RGB笔直条状 |
0.0565×0.1695 |
0.1695×0.1695 |
|
|
结构尺寸： |
显示尺寸mm |
可视尺寸mm |
外观尺寸mm |
外观厚度(mm) |
|
216.96(H) × 135.6(V) |
- |
- |
6.1 (Max.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
16:10(H:V) |
景物模式 |
- |
|
|
触摸屏： |
同时触点 |
- |
信号 |
USB |
|
控制器 |
- |
触摸屏 |
带触摸屏 |
|
|
装置方法： |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它参数 : |
重量 |
265g (Max.) |
外貌处理 |
雾面 |
三、友达10.1寸工业液晶模组G101EVT04.0光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
360 cd/m² (Typ.) |
MVA ，常黑显示 ，透射式 |
1300 : 1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
85/85/85/85 (Typ.)(CR≥10) |
全视角 |
25 (Typ.)(Tr+Tf) |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
45% NTSC (CIE1931) |
262K (6-bit) |
1.25/1.33 (Typ./Max.)(5 points) |
|
四、友达10.1寸工业液晶模组G101EVT04.0电子特征
|
功率消耗： |
3.5W (Max.) |
五、友达10.1寸工业液晶模组G101EVT04.0信号详情
|
背光特征： |
灯管类型 |
WLED |
数量 |
- |
灯管寿命 |
- |
|
是否可换 |
- |
灯管形状 |
- |
位置 |
- |
|
|
接口特征 : |
类型 |
包括在屏信号接口中 |
位置 |
- |
||
六、友达10.1寸工业液晶模组G101EVT04.0发光详情
|
信号系统： |
LVDS (1 ch, 6-bit) |
信号逻辑电压 |
- |
||
|
接口特征： |
类型 |
端子 |
位置 |
- |
|
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
|
I-PEX |
20455-040E-12R |
0.5mm |
40pins |
1pcs |
|
