产品数据表格申请
| 基本信息： | 品牌 | 型号名称 | 屏幕类型 | |

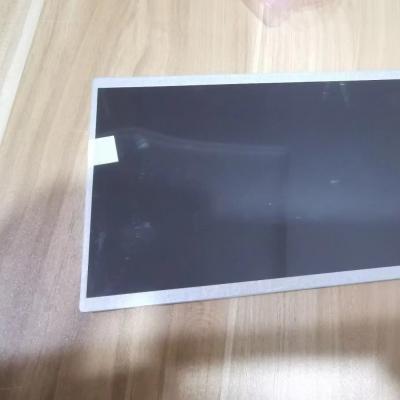

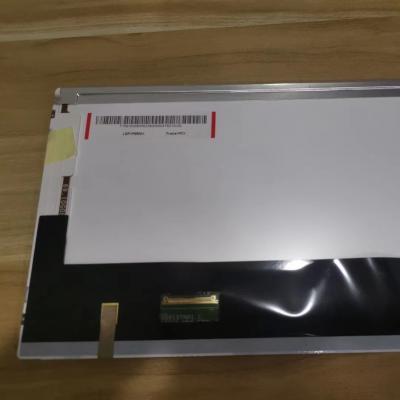

| AUO | G101STN01.C | a-Si TFT-LCD , 液晶模组 | ||
| 最大额定 : | RoHS | 事情温度 | 存储温度 | |
| RoHS | -30 ~ 80 °C | -30 ~ 80 °C | ||
| 适用于： | 工业 | |||
| 典范特征： | 宽温，白光LED背光，背光寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，外貌雾面 | |||
| 屏幕尺寸 : | 10.1吋 | |||
| 像素特征 : | 区分率 | 像素配置 | 点间距(W×H) | 像素间距(W×H) |
| 1024(RGB)×600 , WSVGA | RGB笔直条状 | 0.0725×0.2088 mm | 0.2175×0.2088 mm | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 222.72×125.28 mm | 226.43×128.1 mm | 235×143 mm | 4.9±0.3 mm | |
| 外观特征 : | 物理形状 | 宽高比 | 景物肖像 | 外观样式 |
| 平面矩形 | 16:9 (W : H) | 景物模式 | - | |
| 装置方法 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它特征 : | 外貌防护 | 重量 | 外貌处理 | |
| - | 180g (Typ.) | 雾面，Hard coating (3H) | ||
| 基本信息 : | 亮度(cd/m²) | 光学模式 | 比照度 |
| 500 (Typ.) | TN，常白显示，透射式 | 500:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 70/70/60/60 (Typ.)(CR≥10) | - | 20 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 色温 | 颜色数量 | 白场色度 |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Wx:0.313; Wy:0.329 | |
| 1931色域: | NTSC比值 | sRGB笼罩率 | Adobe RGB笼罩率 |
| 45% | 63% | 47% | |
| DCI-P3笼罩率 | Rec.2020笼罩率 | 色域说明 | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 白场变换 : | 1.25 (Max.)(5 points) | ||
| 功率总耗 : | 3.83W (Max.) |
| 刷新频率 : | 60Hz |
| 翻转扫描 : | No |
| 信号电气： | 电流输入 | 电压输入 | 功耗 | |||
| 140/160mA (Typ./Max.) | 3.3V (Typ.) | 0.46/0.53W (Typ./Max.) | ||||

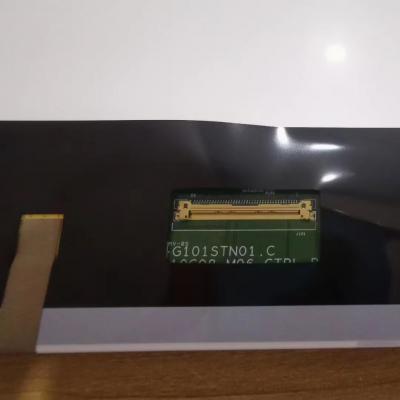

| 接口特征： | 位置 | 类型 | 信号类型 | |||
| 背面 | 端子 | LVDS (1 ch, 6/8-bit) | ||||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚界说 |
| I-PEX | 20455-040E-12R | 1pcs | 0.5mm | 40pins | ||
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命(小时) | 是否可换 |
| WLED | 侧入式光源 | - | - | 50K(Min.) | - | |
| WLED电气： | 电流输入 | 电压输入 | 功耗 | |||
| 41mA (Typ.) | 31/34V (Typ./Max.) | 2.54/2.79W (Typ./Max.) | ||||
| 接口特征： | 位置 | 类型 | WLED 驱动 | |||
| - | 包括在屏信号接口中 | 含LED驱动器 | ||||
| 驱动电气： | 电流输入 | 电压输入 | 功耗 | |||
| 225/270mA (Typ./Max.) | 9.0/12.0/15.0V (Min./Typ./Max.) | 2.7/3.3W (Typ./Max.) | ||||
| 包装箱 : | 数量 | 重量 | 尺寸 |
| 35 pcs / 箱 | 9.9 Kgs | 528×348×252 mm (L×W×H) |
